Dambach

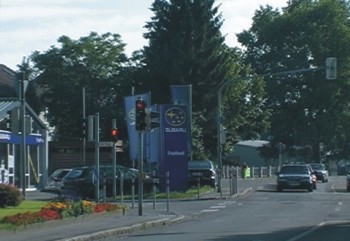

Anlage der Fa. Dambach, verwendet baugleiche Signalgeber der Fa. Siemens oder Swarco-Futurit (hier: Siemens).
19.07.2001, P. Jahn; Dörfles-Esbach, Neustadter-/Lauterer Str.

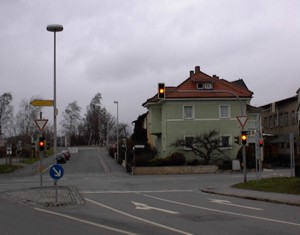

Eine andere Signalanlage in Neustadt bei Coburg, ebenfalls mit Signalgebern von Siemens.
21.12.2003, P. Jahn; Neustadt/Cbg., Coburger Str.

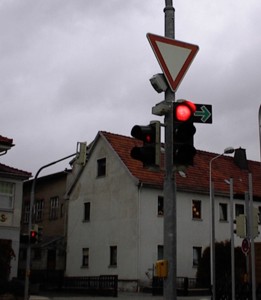

Der rechte Signalgeber etwas größer. Der grüne Pfeil neben dem roten Signallicht erlaubt das Rechtsabbiegen auch bei rot.
21.12.2003, N. Blümig; Neustadt/Cbg., Coburger Str.

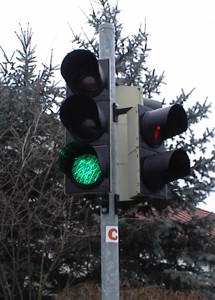

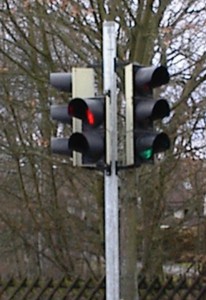

Fußgängerampel der Firma Dambach mit Signalgebern der Firma Swarco-Futurit.
21.12.2003, P. Jahn; Dörfles-Esbach, Lauterer Str.
Der selbe Signalgeber von vorne.
21.12.2003, P. Jahn; Dörfles-Esbach, Lauterer Str.

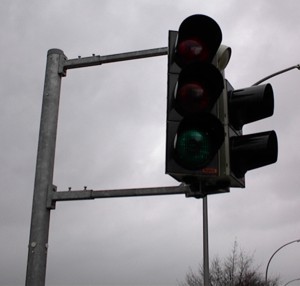

Fußgängerampel in Neustadt bei Coburg mit Signalgebern der Firma Swarco-Futurit. In Neustadt sind sämtliche Signale in Ruhestellung komplett dunkelgeschaltet, erst wenn eine Person den Anforderungstaster betätigt, schaltet sich die Anlage ein, macht einen Phasendurchlauf und schaltet dann wieder auf dunkel.
21.12.2003, P. Jahn; Neustadt/Cbg., Austraße

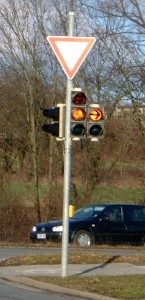

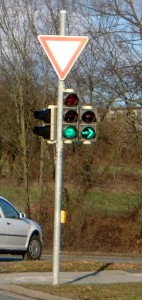

     Hauptsignal mit zweifeldigem Rechtsabbieger-Signalgeber mit grünem und gelbem Pfeil. Der Pfeil ist auch bei dem Grün zeigendem Hauptsignal noch eingeschaltet, da beim Rechtsabbiegen keine Fußgängerfurt gequert werden muss.
18.01.2004, P. Jahn; Coburg, Coburger-/Rosenauer Str.

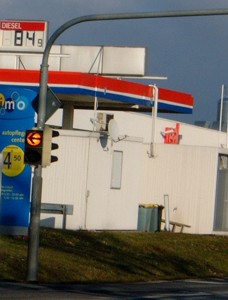

Ein hinter der Kreuzung angebrachtes Linksabbiegersignal. Das Signal zeigt einen gelb blinkenden Pfeil, der verdeutlichen soll dass Linksabbieger dem Gegenverkehr Vorrang gewähren müssen. Leuchtet ein grüner Pfeil, dann ist der Gegenverkehr durch Rotlicht angehalten und Linksabbieger können zügig die Kreuzung räumen. Das sind in Deutschland die einzigen Signale, die hinter der Kreuzung angebracht werden, teilweise wird der gelb blinkende Pfeil auch weggelassen, oder es wird ein vollständiges Linksabbiegersignal mit Rotlicht als Wiederholer angebracht.
18.01.2004, P. Jahn; Dörfles-Esbach, Coburger Str./Realmarkt

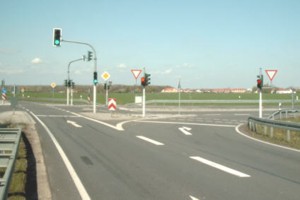

Anlage in LED-Technik mit Signalgebern von Swarco-Futurit in tannengrün. Die Rechtsabbieger können frei neben einer Dreiecksinsel abbiegen. Da die Abbiegespur von einer Fußgängerfurt gekreuzt wird, sind hier zweifeldige Signalgeber (gelb, rot) angebracht, die bei Anforderung von Fußgängern den Fahrzeugverkehr sperren.
20.04.2004, T. Fleck; B186 / Abzweig Leipzig

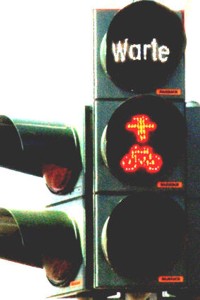

Das Signal auf der Dreiecksinsel in Nahaufnahme: Symbolscheiben für gemeinsamen Rad- und Fußweg mit den Ampelmännchen Typ Sachsen. Sämtliche Signale sind mit LEDs ausgestattet.
20.04.2004, T. Fleck; B186 / Abzweig Leipzig
